Серия Universal Lobe

В наличии

Характеристики

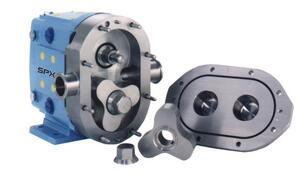

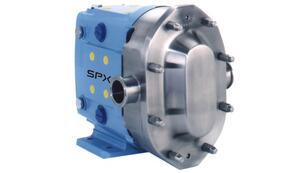

Насосы этой серии разработаны с целью совместить низкую цену и возможность мойки на месте (CIP). Невысокая цена, однако, не означает, что они предназначены для работы в облегченном режиме. Они во многом похожи на насосы серии Universal II (санитарным исполнением, увеличенным сроком службы, трехвариантным креплением редуктора) и способны работать при высоких температурах и давлениях до 21 бар.

Насосы серии Universal Lobe способны перекачивать вещества в обоих направлениях. Роторы из уникального сплава Waukesha 88 обеспечивают уменьшение зазора и большую эффективность работы.

Самодренирующаяся крышка при горизонтальной или вертикальной позиции портов
Соединение ротора с валом герметизировано от зоны перекачки продукта
Роторы из не истирающегося сплава Waukesha 88
Механические уплотнения как стандарт (опция — одинарное или двойное промывное уплотнение)
Корпус и крышка из нержавеющей стали 316 (опция — корпус из стали 316L
Дополнительные опции: крышка с рубашкой обогрева, промывка паром и промывные уплотнения, электрополировка контактных поверхностей насоса
На насосе могут быть установлены любые уплотнения и опции портов. Можно установить интегральный скоростной редуктор (ISR)
Макс. давление: 13.8-20.7 бар (в зависимости от модели)
Температурный диапазон: от -40° C до 149° C

Спецификации

Модель	Объем за оборот	Номинальная производительность, до	Вход / выход	Давление	Макс. об/мин	Темп. диапазон
018-UL	0.125 л	7.5 м³/ч	1" / 2"	13.8 бар	1000	от -40° C до 149° C
030-UL	0.269 л	16.1 м³/ч	1" / 2"	20.7 бар	1000
060-UL	0.579 л	27.3 м³/ч	2"	20.7 бар	800
130-UL	0.958 л	38.6 м³/ч	3"	13.8 бар	700
220-UL	1.900 л	68.1 м³/ч	4"	13.8 бар	600
320-UL	3.324 л)	118.1 м³/ч	6"	13.8 бар	600

Размеры

Модель 018-UL

Скорость 0-1000 об/мин, размеры порта 38.1 мм. Рабочее давление до 13.8 бар. Температурный диапазон от -40°C до 149°C. Вес 29.5 кг.

UL-018 размеры модели Universal Lobe

	A	AO	B	CP	CP1	CP4	D	E	F	G	I	J	L	O	U	X	2X
ММ	121	211	95	314	371	396	140	49	59	10 slot	194	74	266	107	22.23	89	177

CP – стандартная крышка, CP1 – крышка с рубашкой обогрева, CP4 – крышка с ручной вентиляцией.

CP= Standard Cover, CP1= Jacketed Cover, CP4= Manual Vented Cover, Connection size for Jacketed Covers is ¾"-14 NPT.

Dimension "X" and "2X" apply for Bevel Seat, "S"-Clamp, "Q"-Clamp, 15I and 14I fittings.

Примечание. Размеры даны только для примера

Модель 030-UL

Скорость 0-1000 об/мин, размеры порта 38.1 мм. Рабочее давление до 13.8 бар. Температурный диапазон от -40°C до 149°C. Вес 59 кг.

030-ul измерения насоса Universal Lobe

	A	AO	B	CP	CP1	CP4	D	E	F	G	I	J	L	O	U	X	2X
ММ	159	261	108	368	419	447	174	59	65	10 slot	225	90	295	132	31.75	108	216

CP – стандартная крышка, CP1 – крышка с рубашкой обогрева, CP4 – крышка с ручной вентиляцией.

CP= Standard Cover, CP1= Jacketed Cover, CP4= Manual Vented Cover, Connection size for Jacketed Covers is ¾"-14 NPT.

Dimension "X" and "2X" apply for Bevel Seat, "S"-Clamp, "Q"-Clamp, 15I and 14I fittings.

Примечание. Размеры даны только для примера

Модель 060-UL

Скорость 0-1000 об/мин, размеры порта 38.1 мм. Рабочее давление до 13.8 бар. Температурный диапазон от -40°C до 149°C. Вес 129 кг.

060-ul измерения насоса Universal Lobe

	A	AO	B	CP	CP4	D	E	F	G	I	J	L	O	U	X	2X
ММ	210	389	149	486	580	243	89	105	13	279	129	385	186	41.28	136	273

CP – стандартная крышка, CP1 – крышка с рубашкой обогрева, CP4 – крышка с ручной вентиляцией.

CP= Standard Cover, CP1= Jacketed Cover, CP4= Manual Vented Cover, Connection size for Jacketed Covers is ¾"-14 NPT.

Dimension "X" and "2X" apply for Bevel Seat, "S"-Clamp, "Q"-Clamp, 15I and 14I fittings.

Примечание. Размеры даны только для примера

Модель 130-UL

Скорость 0-1000 об/мин, размеры порта 38.1 мм. Рабочее давление до 13.8 бар. Температурный диапазон от -40°C до 149°C. Вес 138 кг.

130-ul измерения насоса Universal Lobe

	A	AO	B	CP	CP1	CP4	D	E	F	G	I	J	L	O	U	X	2X
ММ	210	389	149	512	566	606	243	89	105	13	279	129	401	186	41.28	136	273

CP – стандартная крышка, CP1 – крышка с рубашкой обогрева, CP4 – крышка с ручной вентиляцией.

CP= Standard Cover, CP1= Jacketed Cover, CP4= Manual Vented Cover, Connection size for Jacketed Covers is ¾"-14 NPT.

Dimension "X" and "2X" apply for Bevel Seat, "S"-Clamp, "Q"-Clamp, 15I and 14I fittings.

Примечание. Размеры даны только для примера

Модель 220-UL

Скорость 0-1000 об/мин, размеры порта 38.1 мм. Рабочее давление до 13.8 бар. Температурный диапазон от -40°C до 149°C. Вес 268 кг.

220-ul измерения насоса Universal Lobe

	A	AO	B	CP	CP1	CP4	D	E	F	G	I	J	L	O	U	X	2X
ММ	216	486	229	610	662	743	314	95	184	13 slot	376	162	470	238	50.80	168	337

CP – стандартная крышка, CP1 – крышка с рубашкой обогрева, CP4 – крышка с ручной вентиляцией.

CP= Standard Cover, CP1= Jacketed Cover, CP4= Manual Vented Cover, Connection size for Jacketed Covers is ¾"-14 NPT.

Dimension "X" and "2X" apply for Bevel Seat, "S"-Clamp, "Q"-Clamp, 15I and 14I fittings.

Примечание. Размеры даны только для примера

Модель 320-UL

Скорость 0-1000 об/мин, размеры порта 38.1 мм. Рабочее давление до 13.8 бар. Температурный диапазон от -40°C до 149°C. Вес 406 кг.

320-ul измерения насоса Universal Lobe

	A	AO	B	CP	CP1	CP4	D	E	F	G	I	J	L	O	U	X	2X
ММ	305	568	295	703	741	-	358	133	203	17	452	175	549	264	60.45	203	406

CP – стандартная крышка, CP1 – крышка с рубашкой обогрева, CP4 – крышка с ручной вентиляцией.

CP= Standard Cover, CP1= Jacketed Cover, CP4= Manual Vented Cover, Connection size for Jacketed Covers is ¾"-14 NPT.

Dimension "X" and "2X" apply for Bevel Seat, "S"-Clamp, "Q"-Clamp, 15I and 14I fittings.

Примечание. Размеры даны только для примера
