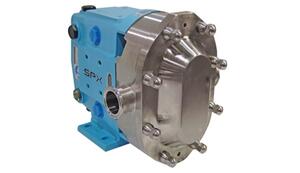

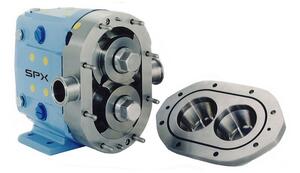

Серия Universal II

В наличии

Характеристики

Двунаправленный поток

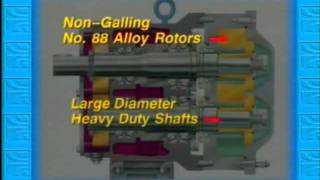

Валы большего диаметра для большей мощи и прочности
Соединение ротор/вал изолировано от зоны продукта
Увеличенный срок службы внешнего уплотнителя
Механические уплотнения как стандарт
Корпус насоса из нержавеющей стали (316) как стандарт; корпус насоса из легированной нержавеющей стали (316L) — опция
Усиленный подшипниковый узел; редуктор из нержавеющей стали — опционально
Роторы из не истирающегося сплава Waukesha 88 обеспечивают более узкие рабочие зазоры и более высокий КПД.
Максимальное давление: 13.8-34.5 бар (в зависимости от модели)
Температурный диапазон: от -40°C до 149°C.

Дополнительные опции

СIP-мойка (очистка на месте)
Конструкция корпуса позволяет производить быстрый слив содержимого
Самодренирующийся корпус оснащён крышкой для приложений, устанавливаемых сбоку,
Промывка уплотнений, стерилизация паром на месте
Асептический вариант исполнения.

Спецификации

Модель	Объем за оборот	Номинальная производительность, до	Макс. давление
006-UII	0.031 л	1.8 м³/ч	20.7 бар
015-UII	0.054 л	2.5 м³/ч	17.2 бар
018-UII	0.110 л	4.5 м³/ч	13.8 бар
030-UII	0.227 л	8.2 м³/ч	17.2 бар
040-UII	0.288 л	10.2 м³/ч	10.3 бар
045-UII	0.371 л	13.2 м³/ч	31.0 бар
060-UII	0.579 л	20.4 м³/ч	20.7 бар
130-UII	0.958 л	34.1 м³/ч	13.8 бар
180-UII	1.438 л	52.2 м³/ч	31.0 бар
210-UII	1.900 л	68.1 м³/ч	34.5 бар
213-UII	1.900 л	68.1 м³/ч	34.5 бар
220-UII	1.972 л	70.4 м³/ч	20.7 бар
320-UII	2.847 л	102 м³/ч	20.7 бар
370-UII	4.160 л	150 м³/ч	13.8 бар

Размеры

Модель 006-U2

Скорость 0-1000 об/мин, размеры портов 25.4 мм и 38.1 мм. Рабочее давление до 20.7 бар. Температурный диапазон от -40°C до 149°C. Вес 25.4 кг.

Измерения объемного насоса 006 Universal II

	A	AO	B	CP	CP1	CP4	D	E	F	G	I	J	L	O	U	X	2X
ММ	121	211	95	297	354	379	140	49	59	10 slot	194	74	244	107	22.23	89	177

CP – стандартная крышка, CP1 – крышка с рубашкой обогрева, CP4 – крышка с ручной вентиляцией.

Connection sizes for Jacketed Covers are ¾"-14 NPT on Models 006-UII to 030-UII, 1"-11-½ NPT on Models 042-UII to 220-UII.

Dimension 'X' and '2X' apply for Bevel Seat, "S"-Clamp, "Q"-Clamp, 15I and 14I fittings (except 320 UII).

Примечание. Размеры даны только для примера

Модель 015-U2

Скорость 0-800 об/мин, размеры порта 38.1 мм. Рабочее давление - 17.2 бар. Температурный диапазон от -40°C до 149°C. Вес 25.4 кг.

размеры модели объемного насоса 015-U2 Universal II

	A	AO	B	CP	CP1	CP4	D	E	F	G	I	J	L	O	U	X	2X
ММ	121	211	95	297	354	379	140	49	59	10 slot	194	74	244	107	22.23	89	177

CP – стандартная крышка, CP1 – крышка с рубашкой обогрева, CP4 – крышка с ручной вентиляцией.

Connection sizes for Jacketed Covers are ¾"-14 NPT on Models 006-UII to 030-UII, 1"-11-½ NPT on Models 042-UII to 220-UII.

Dimension 'X' and '2X' apply for Bevel Seat, "S"-Clamp, "Q"-Clamp, 15I and 14I fittings (except 320 UII).

Примечание. Размеры даны только для примера

Модель 018-U2

Скорость 0-700 об/мин, размеры портов 38.1 мм и 50.8 мм. Рабочее давление - 13.8 бар. Температурный диапазон от -40°C до 149°C. Вес 29.5 кг.

размеры модели объемного насоса 015-U2 Universal II

	A	AO	B	CP	CP1	CP4	D	E	F	G	I	J	L	O	U	X	2X
ММ	121	211	95	314	371	396	140	49	59	10 slot	194	74	266	107	22.23	89	177

CP – стандартная крышка, CP1 – крышка с рубашкой обогрева, CP4 – крышка с ручной вентиляцией.

Connection sizes for Jacketed Covers are ¾"-14 NPT on Models 006-UII to 030-UII, 1"-11-½ NPT on Models 042-UII to 220-UII.

Dimension 'X' and '2X' apply for Bevel Seat, "S"-Clamp, "Q"-Clamp, 15I and 14I fittings (except 320 UII).

Примечание. Размеры даны только для примера

Модель 030-U2

Скорость 0-600 об/мин, размеры портов 38.1 мм и 50.8 мм. Рабочее давление - 17.2 бар. Температурный диапазон от -40°C до 149°C. Вес 59 кг.

размеры модели объемного насоса 030-U2 Universal II

	A	AO	B	CP	CP1	CP4	D	E	F	G	I	J	L	O	U	X	2X
ММ	159	261	108	368	419	447	174	59	65	10 slot	224	90	295	132	31.75	108	216

CP – стандартная крышка, CP1 – крышка с рубашкой обогрева, CP4 – крышка с ручной вентиляцией.

Connection sizes for Jacketed Covers are ¾"-14 NPT on Models 006-UII to 030-UII, 1"-11-½ NPT on Models 042-UII to 220-UII.

Dimension 'X' and '2X' apply for Bevel Seat, "S"-Clamp, "Q"-Clamp, 15I and 14I fittings (except 320 UII).

Примечание. Размеры даны только для примера

Модель 045-U2

Скорость 0-600 об/мин, размеры порта 50.8 мм. Рабочее давление - 31 бар. Температурный диапазон от -40°C до 149°C. Вес 134 кг.

размеры модели объемного насоса 040-U2 Universal II

	A	AO	B	CP	CP1	CP4	D	E	F	G	I	J	L	O	U	X	2X
ММ	210	389	149	472	526	566	243	89	105	13	279	129	377	186	41.28	136	273

CP – стандартная крышка, CP1 – крышка с рубашкой обогрева, CP4 – крышка с ручной вентиляцией.

Connection sizes for Jacketed Covers are ¾"-14 NPT on Models 006-UII to 030-UII, 1"-11-½ NPT on Models 042-UII to 220-UII.

Dimension 'X' and '2X' apply for Bevel Seat, "S"-Clamp, "Q"-Clamp, 15I and 14I fittings (except 320 UII).

Примечание. Размеры даны только для примера

Модель 060-U2

Скорость 0-600 об/мин, размеры порта 63.5 мм. Рабочее давление - 20.7 бар. Температурный диапазон от -40°C до 149°C. Вес 129.3 кг.

размеры модели объемного насоса 060-U2 Universal II

	A	AO	B	CP	CP1	CP4	D	E	F	G	I	J	L	O	U	X	2X
ММ	210	389	149	486	540	580	243	89	105	13	279	129	385	186	41.28	136	273

CP – стандартная крышка, CP1 – крышка с рубашкой обогрева, CP4 – крышка с ручной вентиляцией.

Connection sizes for Jacketed Covers are ¾"-14 NPT on Models 006-UII to 030-UII, 1"-11-½ NPT on Models 042-UII to 220-UII.

Dimension 'X' and '2X' apply for Bevel Seat, "S"-Clamp, "Q"-Clamp, 15I and 14I fittings (except 320 UII).

Примечание. Размеры даны только для примера

Модель 130-U2

размеры модели объемного насоса 060-U2 Universal II

	A	AO	B	CP	CP1	CP4	D	E	F	G	I	J	L	O	U	X	2X
ММ	210	389	149	486	540	580	243	89	105	13	279	129	385	186	41.28	136	273

CP – стандартная крышка, CP1 – крышка с рубашкой обогрева, CP4 – крышка с ручной вентиляцией.

Connection sizes for Jacketed Covers are ¾"-14 NPT on Models 006-UII to 030-UII, 1"-11-½ NPT on Models 042-UII to 220-UII.

Dimension 'X' and '2X' apply for Bevel Seat, "S"-Clamp, "Q"-Clamp, 15I and 14I fittings (except 320 UII).

Примечание. Размеры даны только для примера

Модель 210-U2

Скорость 0-600 об/мин, размеры порта 101.6 мм. Рабочее давление - 34.5 бар. Температурный диапазон от -40°C до 149°C. Вес 415 кг.

210-u2 размеры модели насоса

	A	AO	B	CP	CP1	CP4	D	E	F	G	I	J	L	O	U	X	2X
ММ	305	568	295	688	726	-	353	133	203	17	452	175	539	264	60.45	187	374

CP – стандартная крышка, CP1 – крышка с рубашкой обогрева, CP4 – крышка с ручной вентиляцией.

Connection sizes for Jacketed Covers are ¾"-14 NPT on Models 006-UII to 030-UII, 1"-11-½ NPT on Models 042-UII to 220-UII.

Dimension 'X' and '2X' apply for Bevel Seat, "S"-Clamp, "Q"-Clamp, 15I and 14I fittings (except 320 UII).

Примечание. Размеры даны только для примера

Модель 213-U2

213-u2 размеры модели насоса

	A	AO	B	CP	CP1	CP4	D	E	F	G	I	J	L	O	U	X	2X
ММ	305	568	295	688	-	-	353	133	203	17	425	175	539	264	60.45	219	438

CP – стандартная крышка, CP1 – крышка с рубашкой обогрева, CP4 – крышка с ручной вентиляцией.

Connection sizes for Jacketed Covers are ¾"-14 NPT on Models 006-UII to 030-UII, 1"-11-½ NPT on Models 042-UII to 220-UII.

Dimension 'X' and '2X' apply for Bevel Seat, "S"-Clamp, "Q"-Clamp, 15I and 14I fittings (except 320 UII).

Примечание. Размеры даны только для примера

Модель 220-U2

Скорость 0-600 об/мин, размеры порта 101.6 мм. Рабочее давление - 20.7 бар. Температурный диапазон от -40°C до 149°C. Вес 268 кг.

220-u2 размеры модели насоса

	A	AO	B	CP	CP1	CP4	D	E	F	G	I	J	L	O	U	X	2X
ММ	216	486	229	610	662	743	314	95	184	13 slot	376	162	470	238	50.80	168	337

CP – стандартная крышка, CP1 – крышка с рубашкой обогрева, CP4 – крышка с ручной вентиляцией.

Connection sizes for Jacketed Covers are ¾"-14 NPT on Models 006-UII to 030-UII, 1"-11-½ NPT on Models 042-UII to 220-UII.

Dimension 'X' and '2X' apply for Bevel Seat, "S"-Clamp, "Q"-Clamp, 15I and 14I fittings (except 320 UII).

Примечание. Размеры даны только для примера

Модель 320-U2

Скорость 0-600 об/мин, размеры порта 152.4 мм. Рабочее давление - 20.7 бар. Температурный диапазон от -40°C до 149°C. Вес 406 кг.

320-u2 размеры модели насоса

	A	AO	B	CP	CP1	CP4	D	E	F	G	I	J	L	O	U	X	2X
ММ	305	568	295	703	741	-	358	133	203	17	452	175	549	264	60.45	203	406

CP – стандартная крышка, CP1 – крышка с рубашкой обогрева, CP4 – крышка с ручной вентиляцией.

Connection sizes for Jacketed Covers are ¾"-14 NPT on Models 006-UII to 030-UII, 1"-11-½ NPT on Models 042-UII to 220-UII.

Dimension 'X' and '2X' apply for Bevel Seat, "S"-Clamp, "Q"-Clamp, 15I and 14I fittings (except 320 UII).

Примечание. Размеры даны только для примера

Модель 370-U2

Скорость 0-600 об/мин, размеры порта 152.4 мм. Рабочее давление - 13.8 бар. Температурный диапазон от -40°C до 149°C. Вес 428.6 кг.

370-u2 размеры модели насоса

	A	AO	B	CP	CP1	CP4	D	E	F	G	I	J	L	O	U	X	2X
ММ	305	568	295	741	779	-	353	133	203	17	452	175	567	264	60.5	216	432

CP – стандартная крышка, CP1 – крышка с рубашкой обогрева, CP4 – крышка с ручной вентиляцией.

Connection sizes for Jacketed Covers are ¾"-14 NPT on Models 006-UII to 030-UII, 1"-11-½ NPT on Models 042-UII to 220-UII.

Dimension 'X' and '2X' apply for Bevel Seat, "S"-Clamp, "Q"-Clamp, 15I and 14I fittings (except 320 UII).

Примечание. Размеры даны только для примера
